便携式隐裂EL检测仪——智能判图，秒级识别隐裂、断栅、黑心

更新时间：2026-03-09

浏览次数：48

　　选择开云手机官方网站【型号FT-EL3】，就是选择专业与信赖!山东厂家，售后无忧!光伏组件运维、出厂质检、现场验收等场景中，隐裂、断栅、黑心等隐性缺陷肉眼难以识别，却会直接影响组件发电效率与使用寿命，快速精准检测成为行业核心需求。便携式隐裂EL检测仪以智能判图为核心优势，实现三大隐性缺陷秒级识别，体积便携、操作简便，无需专业实验室环境，现场即可完成检测，务实适配多场景检测需求，拒绝夸大宣传，以实用性能成为光伏检测领域的得力工具。

　　设备核心亮点聚焦智能判图与快速识别，贴合实际检测痛点。搭载优化智能算法，结合高灵敏度成像模块，可快速捕捉光伏组件内部微弱光信号，转化为清晰检测图像，无需人工逐点排查，秒级完成隐裂、断栅、黑心三大核心缺陷识别，自动标注缺陷位置与类型，有效规避人工判读的漏检、误检问题，大幅提升检测效率。

　　便携设计适配全场景检测，兼顾实用性与便捷性。设备采用轻量化一体化设计，体积小巧、便于手持携带，单人即可完成操作，无需复杂安装调试，开箱即测，适配光伏电站巡检、户外验收、车间质检等多种场景，无论是屋顶分布式光伏还是地面集中式电站，都能灵活部署。

　　检测精准可靠，运维便捷省心。设备检测精度符合行业标准，可捕捉细微隐性缺陷，如实呈现组件内部状态;支持检测图像保存、数据导出，便于后续追溯与分析，搭配长效续航设计，满足长时间户外检测需求。无需专业技术培训，基层工作人员也能快速上手，真正实现“现场检测、快速判读、高效处置”，为光伏组件质量管控与运维提供可靠支撑。

　　产品简介：

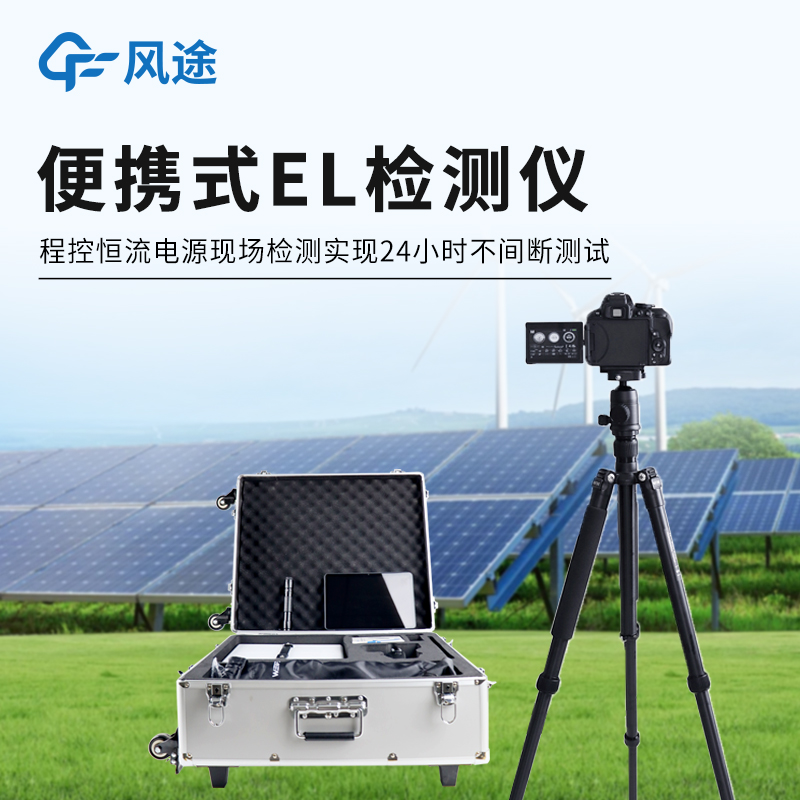

　　便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测，可更好的帮助用户完成产品质量检测把控生产与安装风险。

　　便携式EL检测仪搭载2476万级红外相机可有效帮助用户发现光伏板内部直流质量问题，设备配套储能电源与Wi-Fi无线控制模块，现场的检测使用更为便捷快速。

　　应用场景：

　　适用于光伏电站组件到货检与安装后支架上组件测试，以及仓库/实验室/工厂的组件质量检测。

　　可识别缺陷类型：

隐裂	破片	碎片	断栅	黑心	虚焊
工艺污染	低效率片	黑边	烧结	过刻	穿孔

　　产品特点优势：

　　1、2476万级高清红外相机、EL画质更清晰。

　　2、全时自动对焦模块成像精度更高。

　　3、无线控制设备检测，快速成像。

　　4、程控恒流电源现场检测实现24小时不间断测试。

　　5、平板电脑无线检测图传查看无需相机查看检测图像。

　　6、储能电源现场检测无需任何准备即可测试。

　　7、1.85米三脚架支架上组件多角度测试更便捷。

　　8、整机无线远程操作测试，一人即可完成整个项目。

　　9、三防拉杆箱携带运输轻便安全。

　　应用领域：

场景	工厂组件、仓库组件、电站现场组件测试、
测试	白天：户外防红外暗室测试；室内无太阳光环境测试夜晚：直接三脚架测试，灯光月光无影响
对象	晶硅组件、薄膜组件（可定制）
数量	单块组件成像检测

　　规格参数：

模块	配置	规格
相机模块	像素	2476万像素
	分辨率	6000x4000
	芯片	23.5x15.6mm、CMOS传感器
	精度	1.0mm/pixel
	检测速度	1～30s可调
	弱电流测试	可在5A弱电流呈现清晰隐裂成像
	光屏蔽	灯光、月光、星光、室内轻微太阳光、100辐照度以下太阳光对测试无影响
	检测面积	4000mm*2000mm
	镜头	18-55mm红外镜头
	对焦模式	全时自动对焦
	电池	1040mah
	内存卡	64GB
	读卡器	USB3.0+Type-C
电源模块	容量	28.3AH
	电芯	高性能离锂电池
	输出电流	5A
	电流精度	0.1A
	输出电压	70V
	电压精度	0.01V
	负载功率	100W～600W；上限不高于700W
	检测数量	300～500块光伏板
	控制面板	LED数显程控面板
	功能设置	无线遥控上电断电
	节电模式	上电10s后自动断电
	稳态模块	恒定电源输出电流电压不受电量大小变化
	电路保护	短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板
	上电线	10cm交流三孔输入线
	直流线	3m直流输出线、MC4端口对接组件
电脑	平板电脑	联想平板8+128G
Wi-Fi	2.4G	内置2.4GWi-Fi无线控制模块
软件	检测APP	无线控制相机检测拍照，图传成像，动态视频取景定位，历史图片查看，图像下载等
支架系统	检测支架	1.85米铝合金支架
支架系统	检测云台	支架一体式安装，720度旋转
定位模块	检测定位	十字激光定位仪，快速定位支架上后组件位置，可提高数倍检测效率
使用环境	沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境
质保售后	1年质保、24H响应、72H故障解决方案、备品备件协调
